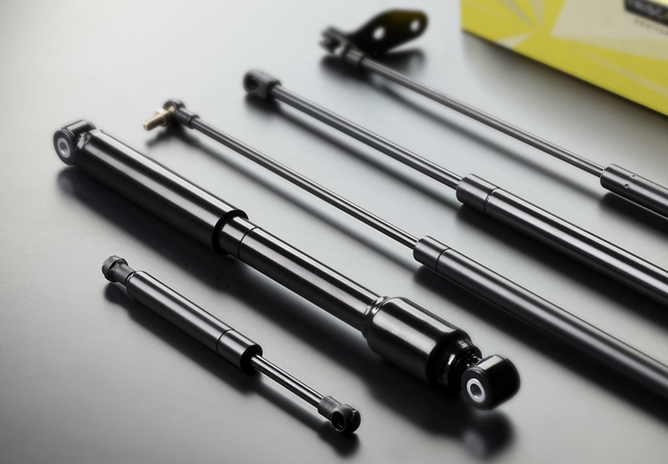

Molle a gas , noti anche come supporti di sollevamento, richiedono un montaggio sicuro e preciso per funzionare in modo affidabile. Il metodo di montaggio finale determina il modo in cui la molla a gas si collega a porte, pannelli o apparecchiature, influenzando il movimento, la stabilità e la movimentazione del carico. La scelta del raccordo terminale giusto garantisce funzionamento regolare, durata e sicurezza in varie applicazioni.
Estremità con presa a sfera
L'estremità con sede sferica è il metodo di montaggio più comune per le molle a gas. È dotato di una presa sferica che si aggancia a un corrispondente perno sferico, consentendo il movimento angolare durante il funzionamento. Questa flessibilità riduce lo stress sia sulla molla a gas che sulla struttura collegata, rendendola ideale per applicazioni che richiedono una rotazione fluida.
- Consente rotazione e rotazione, riducendo al minimo l'usura.
- Facilita una facile installazione e sostituzione senza attrezzi.
- Comunemente utilizzato nei cofani delle automobili, nei portelloni posteriori e nei coperchi dei mobili.
Estremità con occhiello
L'estremità dell'occhiello è costituita da un anello circolare progettato per essere imbullonato o fissato a una struttura di montaggio. Fornisce una connessione rigida e sicura, rendendolo adatto per applicazioni in cui la rotazione è limitata o controllata. I supporti ad occhiello sono semplici, economici e ampiamente utilizzati in ambienti industriali.
- Fornisce una connessione salda e fissa alla superficie di montaggio.
- Facile da allineare e fissare con bulloni o perni.
- Comune in porte pesanti, pannelli di macchinari e attrezzature industriali.
Estremità del perno filettato
Le estremità dei perni filettati hanno un'asta filettata sporgente che consente di imbullonare la molla a gas direttamente a un componente accoppiato. Questo metodo fornisce opzioni di allineamento e regolazione precise, rendendolo adatto per configurazioni che richiedono il posizionamento esatto o la sostituzione occasionale dell'hardware di montaggio.
- Consente la regolazione precisa della posizione di montaggio.
- Supporta una facile sostituzione dei raccordi terminali o dell'hardware.
- Ampiamente usato in mobili, apparecchiature mediche e applicazioni di macchinari.
Estremità della forcella
L'estremità con forcella presenta una staffa a forma di U all'estremità della molla a gas, fissata con un perno attraverso la struttura di montaggio. Questo design fornisce una forte connessione girevole e può gestire carichi elevati, rendendolo ideale per applicazioni industriali o pesanti in cui stabilità e resistenza sono fondamentali.
- Fornisce un punto di articolazione robusto per carichi pesanti.
- Gestisce il funzionamento a ciclo elevato senza compromettere le prestazioni.
- Comune in porte industriali, macchinari e pannelli di apparecchiature di grandi dimensioni.
Staffa o estremità flangiata
Le estremità della staffa o della flangia sono caratterizzate da una piastra piatta o staffa di montaggio fissata al cilindro della molla a gas, che è imbullonata direttamente a una superficie. Questo metodo fornisce un orientamento fisso, offrendo una rotazione minima ed è adatto per installazioni in cui sono richiesti allineamento e stabilità precisi.
- Garantisce un montaggio stabile con un movimento angolare minimo.
- Ideale per armadi, coperture di macchinari o pannelli a movimento controllato.
- Fornisce una connessione sicura per applicazioni da moderate a pesanti.
Confronto dei metodi di montaggio finale
Comprendere le differenze tra i metodi di montaggio aiuta a selezionare il tipo giusto per un'applicazione specifica. La tabella seguente riassume le caratteristiche principali:
| Tipo di fine | Rotazione | Capacità di carico | Applicazioni comuni |
| Presa a sfera | Alto | Moderato | Cofani per automobili, coperchi per mobili |
| Occhiello | Basso | Moderato to High | Macchinari industriali, porte pesanti |
| Perno filettato | Basso to Medium | Moderato | Mobili, attrezzature mediche |
| Forcella | Medio | Alto | Porte industriali, pannelli pesanti |
| Staffa/flangia | Basso | Moderato | Armadi, coperture per macchinari |
Conclusione
La scelta del metodo di montaggio finale corretto per le molle a gas è essenziale per garantire un movimento fluido, durata e sicurezza. Le prese sferiche consentono una rotazione flessibile, gli occhielli forniscono collegamenti rigidi, le estremità con forcella sopportano carichi pesanti e i supporti con staffa o flangia offrono un orientamento stabile. Comprendere queste opzioni aiuta ingegneri e progettisti a scegliere la soluzione giusta per un'ampia gamma di applicazioni industriali, automobilistiche e di arredamento.
